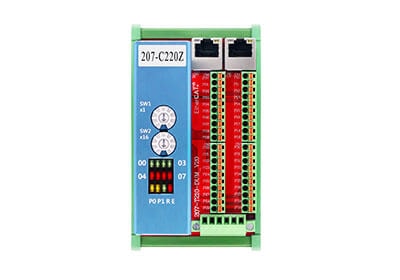

207-C220Z:https://www.tpm-pac.com/product/207-c220z/
特長:
- 2-Ch. Encoder slave module
- Max. 100Mbps transfer rate
- Rotary switch for address setting
- Easy installation with RJ45 phone jack and LED diagnostic
- Pluggable terminal block with spring plug connectors
- DIN rail mounting (L-122 x W-65 x H-104 mm)
- 4 DI with Latch Function
- 4 DO
仕様:
| Ethernet | |
| インターフェイス | ファーストイーサネット全二重 |
| ディストリビュートクロック | 1ms |
| ケーブルタイプ | CAT5 UTP / STPイーサネットケーブル |
| サージ保護 | 10KV |
| 通信速度 | 100 Mbps |
| 通信タイプ | DC |
| Encoder input | |
| I / O絶縁電圧 | 3750Vrms |
| エンコーダチャンネル | 2-Ch. EA/EB/EZ independent 32-bit counter 1-Ch. EA/EB independent 32-bit counter |
| エンコーダ入力周波数 | Max. 4MHz |
| 独立入立電源 | Logic level 0: Max. 1V Logic level 1: 5V or 24V |
| Encoder mode | 4xAB, CW/CCW, PULS/DIR |
| Digital I/O | |
| フォトカプラ絶縁デジタル入力 | IN x 4, NPN type |
| As Latch function Max. 10KHz | |
| Digital filter 1~65535us | |
| フォトカプラ絶縁デジタル出力 | OUT x 4, NPN type |
| 一般 | |
| バスタイプ | 24VDC±10% |
| 電源 | 3W typical |
| 使用温度範囲 | 0°C~60°C (32°F~140°F) ambient temperature with air flow |
| 保管温度 | -20°C~80°C (-4°F~176°F) |
| 湿度 | 85% (non-condensing @60°C) |
| Size | L122 x W66 x H104 mm |
