108-C142T

特長

● 4点Motionnet®スレーブモジュール　エンコーダー付き

● 2-Ch. Position compare and trigger output

● Support 3 Trigger modes : Fixed-Interval, Table Array and Toggle Array

● Programmable Trigger Out Pulse Width

● 伝送速度20Mbps（Max.）

● DINレール取付(L-７７ x W-12４ x H-３４ mm)

説明

Fixed-Interval

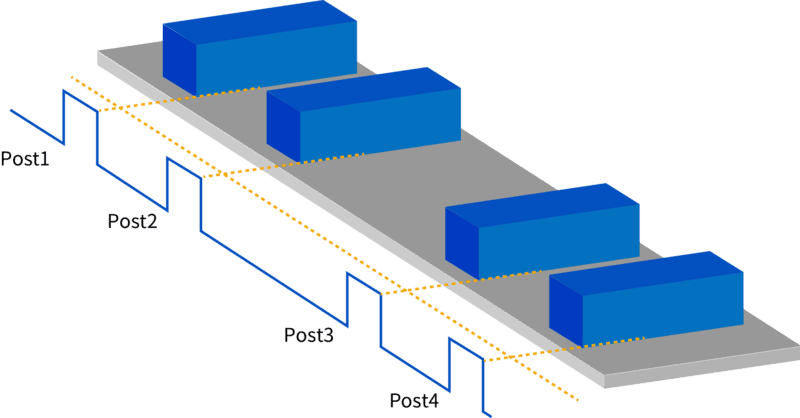

Table Array

Toggle Array

仕様:

エンコーダ
エンコーダチャンネル	4ch独立32ビットエンコーダ
Encoder Freq	Max. 6.5MHz for 4xA/B phase mode Max. 4MHz for CW/CCW mode
エンコーダ入力タイプ	独立
独立入立電源	Logic レベル０：１V最大 Logic レベル１：５V最大
インクリメンタル型エンコーダ入力	±EA x 4, ±EB x 4
デジタル入力	DO x 4
コンパレーター出力	CMP x 2 Programmable Trigger Out Pulse Width 3 ~ 65535 micro-second Fixed-Interval, 16-bit pts, Max. 100KHz Table Array, Max.1024 pts Toggle Array, Max.1024 pts
