102-M1x1 Series

特長

● 1軸モーションコネクタ

● 伝送速度20Mbps（Max.）

● 最大6.5MHzパルス出力レート

● 28ビットのインクリメンタル型エンコーダ

● プログラム可能な加減速時間

● T/Sカーブ速度プロファイル

● 動作中に速度および目標位置の変更ができます。

● サーボまたはステッピングモータードライバー簡単に取り付け

● 寸法：L-79 x W-53 x H-17mm

Categories: , , ,

Description

102-M1x1 Series is a Single-Axis Motionnet® motion module conneted with the most popular servo drives. TPM provides various connectors for servo drives of:

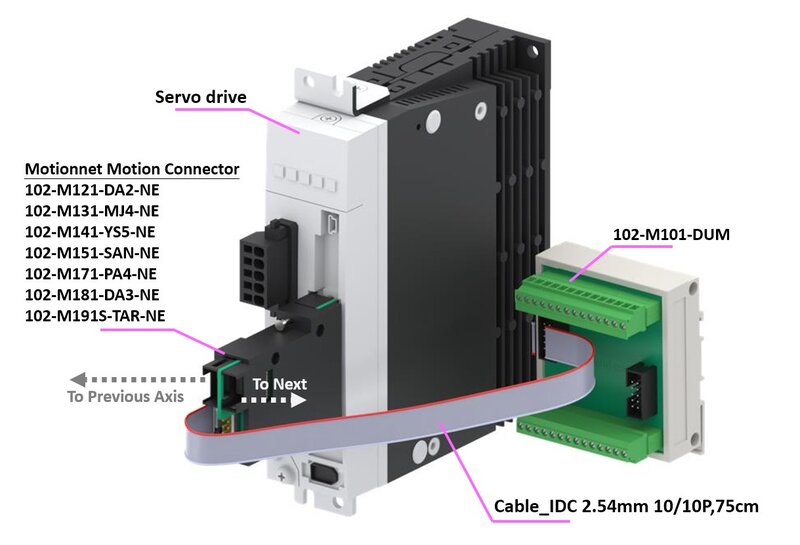

102 M1x1 xxx M101 DUM Combination

Motionnet Application

motionnet架構



モーションネット®
通信コントローラー Motionnet®スレーブモーションコントローラーASIC
インターフェイス 絶縁型半二重 RS-485 トランシーバ
ケーブルタイプ CAT5 UTP / STPイーサネットケーブル
サージ保護 10KV
通信速度 最大100 m (20 Mbps; 32 スレーブモジュール)
Motion
パルス出力モート OUT / DIR, CW / CCW, A / B phase
パルス出力レート 最大6.5Mpps
原点復帰動作 １３種
加減速特性 T/Sカーブ加減速
エンコーダーカウンター 28ビット
コンパレーター出力 CMP
インクリメンタル型エンコーダ入力 ±EA, ±EB
エンコーダーＺ相入力 ±EZ
マシンインターフェイス PEL, MEL, ORG, SLD and EMG
ドライバー系インターフェイス ALM, RDY, SVON, INP and ERC
LED表示 PWR, RUN, ERR, PEL, MEL, ORG and EMG
一般
バスタイプ 18VDC to 36VDC
電源 3W typical
動作温度 0 to 60°C

Icon

102-M1x1 Series Data Sheet

1 file(s) 346 KB
Download

Icon

102-M121-DA2 Quick Start

1 file(s) 563 KB
Download

Icon

102-M131-MJ4 Quick Start

1 file(s) 555 KB
Download

Icon

102-M141-YS5 Quick Start

1 file(s) 557 KB
Download

Icon

102-M171-PA4_QuickStart

1 file(s) 453.45 KB
Download

Icon

102-M151-SAN Quick Start

1 file(s) 200 KB
Download

Icon

102-M191S-TAR Quick Start

1 file(s) 220 KB
Download

Icon

102-M1A1-GEN Quick Start

1 file(s) 547 KB
Download

Icon

102-T1A1-HDB Quick Start

1 file(s) 122 KB
Download

Icon

102-T1A1-DUM Quick Start

1 file(s) 85 KB
Download

Icon

102-M101-DUM Quick Start

1 file(s) 181 KB
Download

Icon

Motionnet_Programming Manual V2.53

1 file(s) 4.08 MB
Download

Icon

MyLink User Manual V2.0

1 file(s) 6 MB
Download

注文情報

  • 102-M121-DA2

    1-axis motion slave module for Delta A2 series servo driver w. E-CON connector

  • 102-M121-DA2-NE

    1-axis motion slave module for Delta A2 series servo driver w.o. E-CON connector

  • 102-M131-MJ4

    1-axis motion slave module for Mitsubishi J3/4 series servo driver w. E-CON connector

  • 102-M131-MJ4-NE

    1-axis motion slave module for Mitsubishi J3/4 series servo driver w.o. E-CON connector

  • 102-M141-YS5

    1-axis motion slave module for Yaskawa sigma 2/5/7 servo driver w. E-CON connector

  • 102-M141-YS5-NE

    1-axis motion slave module for Yaskawa sigma 2/5/7 servo driver w.o. E-CON connector

  • 102-M171-PA4

    1-axis motion slave module for Panasonic A4/5/6 series servo driver w. E-CON connector

  • 102-M171-PA4-NE

    1-axis motion slave module for Panasonic A4/5/6 series servo driver w.o. E-CON connector

  • 102-M151-SAN-NE

    1-axis motion slave module for Sanyo Q/R series servo driver w.o. E-CON connector

  • 102-M181-DA3

    1-axis motion slave module for Delta A3 series servo driver w. E-CON connector

  • 102-M181-DA3-NE

    1-axis motion slave module for Delta A3 series servo driver w.o. E-CON connector

  • 102-M191S-TAR-NE

    1-axis motion slave module for Oriental α series stepping driver w.o. E-CON connector

  • 102-M1A1-GEN

    1-axis motion slave module for General purpose w. E-CON connector

  • 102-M1A1-GEN-NE

    1-axis motion slave module for General purpose w.o. E-CON connector

  • 102-T1A1-HDB / DUM

    Terminal board for 1-axis motion connector

  • 102-M101-DUM

    マシンI / O用端子台

  • E-CON Connector

    4-Pin connector of E-CON for Motionnet®
